Comment dimensionner un chauffage radiant extérieur : puissance BTU et zone de couverture expliquées

Les chauffages radiants extérieurs réchauffent directement les personnes et les surfaces par énergie infrarouge ; les dimensionner selon le volume d’air donne donc une réponse erronée. En extérieur, le dimensionnement dépend de l’empreinte radiante, de la géométrie de pose et de l’indice IP du chauffage, et non des mètres cubes d’air.

La convection et le rayonnement sont deux processus physiques différents. Un chauffage par convection réchauffe l’air, puis compte sur cet air chaud pour atteindre les occupants. À l’intérieur, cela fonctionne parce que l’air ne peut pas s’échapper. Dehors, l’air se déplace dès qu’une brise se lève, et la chaleur part avec lui. Les chauffages radiants contournent entièrement l’air. L’énergie infrarouge se déplace à la vitesse de la lumière vers les personnes et les objets, qui stockent ensuite cette chaleur et la réémettent. C’est pourquoi nos chauffages radiants extérieurs procurent une sensation de chaleur sur la peau en quelques secondes et restent efficaces lorsque l’air ambiant est en mouvement.

La règle empirique de 20 BTU par pied carré que l’on trouve sur la plupart des pages de dimensionnement a été conçue pour des pièces fermées. Elle suppose une rétention de l’air, l’absence de vent et un thermostat qui ferme la boucle de régulation. En extérieur, aucune de ces conditions ne s’applique. Les recommandations de l’ASHRAE sur l’infrarouge extérieur indiquent que les systèmes radiants nécessitent un apport nettement inférieur à celui de l’air pulsé pour atteindre le même confort des occupants, car la chaleur atteint directement les personnes plutôt que de passer par un fluide porteur qui finira inévitablement par se disperser.

Ainsi, avant tout calcul de dimensionnement, quatre variables passent en premier :

• Indice IP comme question de départ pour savoir si le chauffage a sa place à cet emplacement

• Hauteur de montage comme facteur qui détermine l’intensité atteignant les invités assis

• Type d’espace couvrant les configurations couvertes, semi-couvertes et entièrement ouvertes

• Exposition au vent qui décide si les hypothèses de convection s’appliquent réellement

Chaque variable modifie le facteur de puissance que l’on aurait autrement tiré d’un tableau. Les examiner dans l’ordre est la méthode qui distingue une installation correctement dimensionnée d’une erreur coûteuse.

Un watt de puissance rayonnante électrique équivaut à 3,413 BTU par heure. Un chauffage de 3 000 W produit 10 239 BTU/h (3,0 kW). Selon les recommandations d’installation Heatscope, prévoyez environ 100 à 150 watts par mètre carré dans un espace abrité, 200 à 300 W/m² dans un espace semi-exposé et 300 à 400 W/m² dans un espace entièrement exposé.

Un BTU, ou British Thermal Unit, correspond à l’énergie nécessaire pour augmenter d’un degré Fahrenheit la température d’une livre d’eau. Le BTU par heure (BTU/h) est le débit de puissance thermique utilisé par défaut dans la plupart des fiches techniques nord-américaines et des produits au gaz. Les watts expriment la même idée dans le système métrique, où un watt équivaut à un joule par seconde. La conversion est simple : multipliez les watts par 3,413 pour obtenir des BTU/h, ou divisez les BTU/h par 3,413 pour revenir aux watts. Les chauffages radiants électriques sont indiqués en watts parce qu’ils consomment une charge électrique mesurable. Les chauffages au gaz sont indiqués en BTU/h parce que l’entrée correspond à un débit de combustible. L’objectif de cet article est de rendre les deux unités exploitables.

La plupart des guides de dimensionnement vous donnent un seul chiffre et s'arrêtent là. C'est l'équivalent, sur la longueur d'un article, de dire à un cuisinier de peser la farine et d'ignorer tout le reste. En réalité, pour le chauffage extérieur, quatre variables modifient la puissance avant même que vous n'ouvriez une page produit. Les examiner dans l'ordre de priorité est le seul moyen d'obtenir un dimensionnement qui reste valable une fois le chauffage installé et la brise levée.

Pour les chauffages radiants électriques Heatscope, prévoyez environ 100 à 150 W/m² pour une terrasse couverte, 200 à 300 W/m² pour un espace semi-couvert et 300 à 400 W/m² pour une zone extérieure entièrement exposée. Multipliez votre surface au sol par le facteur de puissance correspondant à votre type d’espace afin d’estimer la puissance totale requise, puis vérifiez l’indice IP par rapport à l’emplacement.

Le tableau de dimensionnement vous amène à un objectif de puissance. Le choix du modèle transforme cet objectif en matériel concret. La gamme Heatscope se divise en cinq lignes de produits, chacune destinée à une combinaison précise d’implantation, d’esthétique et d’exigence IP.

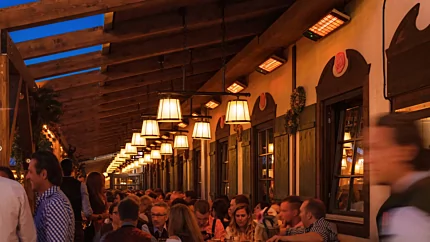

Les Spot 1600 et Spot 2800 sont des chauffages directionnels haute performance classés IP24, conçus pour les patios couverts et les espaces commerciaux abrités où la performance de chauffe pure compte davantage que la présence visuelle. Le Spot 1600 est vendu uniquement aux États-Unis et au Canada, tandis que le Spot 2800 est distribué dans le monde entier et tend à devenir le choix de référence pour les vérandas et les pergolas fermées.

Le Vision 3200 remplace la grille industrielle du Spot par une façade discrète en vitrocéramique, avec le même indice IP24. Il convient aux intérieurs résidentiels et hôteliers ainsi qu’aux patios couverts où le chauffage partage une ligne de vue avec l’architecture. Les prescripteurs choisissent le Vision lorsque le cahier des charges demande de la chaleur sans affirmation visuelle.

Le Next 3000 est l’option à châssis aluminium ultra-fin classée IP25, destinée aux espaces contemporains semi-exposés et exposés. Il est vendu uniquement aux États-Unis et au Canada, ce qui signifie que les prescripteurs en Australie, au Royaume-Uni et dans l’UE le contournent en passant au Pure+ lorsqu’une installation exposée est prévue.

Les Pure 2400 et Pure+ 3000 occupent l’extrémité tout temps de la gamme. Le Pure+ en IP65 est le seul modèle Heatscope homologué pour les installations entièrement exposées, avec un écran convexe en verre qui résiste à la pluie directe, à l’air salin et au type de vent qui arrêterait complètement un chauffage de patio au gaz. Pour les decks ouverts, les projets côtiers et les terrasses en toiture, le Pure+ est la seule spécification adaptée.

Un court arbre de décision rassemble le tout. Si l’espace est entièrement ouvert, le Pure+ est la seule réponse. Si l’espace est semi-couvert, Vision ou Next conviennent selon le marché. Si l’espace est entièrement couvert, Spot et Vision fonctionnent tous les deux, et le choix dépend de l’importance accordée à la discrétion visuelle par rapport à la densité de chauffe maximale. Les prescripteurs et propriétaires travaillant hors d’Amérique du Nord doivent considérer le Spot 1600 et le Next 3000 comme hors périmètre et planifier plutôt autour du Spot 2800, du Vision 3200, du Pure et du Pure+.

Cinq erreurs reviennent régulièrement dans les installations ratées. Chacune tient en un diagnostic d’une phrase et une correction d’une phrase.

1. Dimensionner uniquement selon la surface au sol. L’erreur la plus fréquente consiste à choisir une puissance à partir d’une formule en mètres carrés et à ignorer les quatre variables qui la modifient. Vérifiez d’abord l’indice IP, la hauteur de montage, le type d’espace et l’exposition au vent ; la fiche technique vient ensuite.

2. Prévoir un IP24 pour un emplacement exposé. Un Spot 2800 ou un Vision sous une pergola autoportante sans toit plein tombera en panne dès le premier orage, même si le calcul de puissance était juste. Seul le Pure+ classé IP65 est prévu pour les installations entièrement exposées, sans exception.

3. Un grand chauffage pour un espace long et étroit. La projection directionnelle est de 3 m par appareil ; un seul chauffage ne peut donc pas couvrir uniformément une terrasse de 6 m × 2 m. Deux chauffages zonés avec une projection chevauchante offrent une zone de confort plus homogène qu’un seul appareil surdimensionné de même puissance totale.

4. Installer trop haut. Un chauffage placé à 3,5 m délivre nettement moins de chaleur ressentie en position assise que le même appareil à 2,4 m, car l’intensité radiante diminue avec le carré de la distance. Rapprochez le chauffage de la hauteur d’assise avec la tige d’extension adaptée, ou passez à une puissance supérieure si le plafond ne permet pas un montage plus bas.

5. Oublier la capacité électrique. Trois chauffages de 3 000 W sur un seul circuit de 16 A feront sauter le disjoncteur dès leur première utilisation simultanée. Planifiez les circuits avant les emplacements de montage et faites intervenir tôt un électricien agréé ; le détail du câblage relève de la discussion d’installation, pas du calcul de dimensionnement.

Le dimensionnement pour l'hôtellerie-restauration diffère du résidentiel sur trois points que le tableau seul ne peut pas saisir. Les établissements commerciaux font fonctionner les chauffages pendant de longues soirées, pas seulement une heure après le dîner; le cycle de service et le comportement en veille de l'appareil comptent donc tous les deux. L'élément infrarouge à onde moyenne de la gamme Heatscope atteint sa pleine puissance instantanément et s'éteint de la même manière, ce qui permet à l'activation par zone de suivre l'occupation des tables plutôt que de tout faire fonctionner à pleine puissance pendant un service de six heures.

Le zonage est la deuxième différence. Une seule télécommande peut être associée à plusieurs chauffages Heatscope sur une terrasse, et les capteurs de mouvement ZigBee automatisent l'activation des zones afin qu'un chauffage réchauffe la banquette où un client vient de s'asseoir, plutôt que la section vide de l'autre côté de la salle. Les prescripteurs qui conçoivent une implantation de chauffage pour restaurant peuvent faire correspondre les zones de confort directement au plan de tables et laisser les capteurs gérer le reste. Les recommandations de l'ASHRAE sur l'infrarouge zoné présentent cette approche comme le fait de chauffer les personnes plutôt que le bâtiment; pour un lieu d'hôtellerie-restauration à occupation variable, c'est ce qui rend la spécification de chauffage commercialement pertinente.

La troisième différence tient à la conformité et à l'esthétique. L'indice IP devient une ligne du document de prescription plutôt qu'une mention sur une fiche technique, et le choix entre les finitions noire, blanche et vitrocéramique se fait en fonction de la palette architecturale. Les éléments en fibre de carbone de conception allemande de Heatscope sont prévus pour plus de 10 000 heures de fonctionnement, le Red Dot Design Award fait partie du prestige de la marque, et la présence visuelle d'un Vision ou d'un Pure+ sur une terrasse cinq étoiles fait partie de la spécification, ce n'est pas une réflexion après coup. Un prescripteur qui sous-dimensionne une terrasse de restaurant ne perd pas seulement du confort; il perd des couverts lors des soirées froides où la terrasse devait prolonger la saison pendant les mois intermédiaires.

Une courte liste de contrôle referme la boucle pour les projets de niveau prescription:

• Confirmer l'indice IP par rapport au point le plus exposé de l'installation, et non à l'exposition moyenne

• Planifier le zonage autour du plan de tables, pas du plan au sol

• Définir la finition en fonction de la palette architecturale avant de spécifier la puissance

Dimensionner un chauffage radiant extérieur relève d’abord de quatre variables avant de devenir une question de puissance. Vérifiez l’indice IP par rapport à l’emplacement, puis la hauteur de pose par rapport au plafond, ensuite le type d’espace par rapport à la plage de W/m², et enfin l’exposition au vent par rapport à la technologie. Ce n’est qu’après ces quatre vérifications que le calcul par multiplication des W/m² donne une réponse exploitable.

Cette méthode est plus fiable que les pages de dimensionnement à formule unique, car elle tient compte du comportement réel de la chaleur radiante en extérieur au lieu d’emprunter les hypothèses du chauffage intérieur par convection. Avec le tableau puissance/couverture et la logique de sélection des modèles ci-dessus, vous avez les éléments nécessaires pour dimensionner un système pour une terrasse résidentielle ou spécifier un plan de chauffage pour une terrasse commerciale. La gamme Heatscope couvre tout le spectre, de l’IP24 à l’IP65, et le modèle adapté à un espace découle de la vérification des quatre variables plutôt que d’une estimation à partir d’une fiche technique.

Pour découvrir toute la gamme Heatscope, y compris le Pure+ 3000 pour les installations exposées et le Vision 3200 pour les espaces couverts, la page catégorie des chauffages radiants présente les spécifications actuelles, les accessoires et la disponibilité par région. L’assistance aux prescripteurs est disponible directement auprès de l’équipe Heatscope pour les projets nécessitant un plan d’implantation du chauffage ou un budget de puissance basé sur un plan architectural.
